表面处理添加剂
additive
additive
YX-013 常温青料封孔剂
- 产品介绍:
- 为满足国内铝表面处理质量要求,本公司吸收意大利同类产品先进配方基础上,对本企业早期产品进一步改良,使其性能更佳,适用性更宽。封孔效果更好。
- 产品特性:
- ●槽液缓冲能力强,耐杂质离子、耐干扰性能好;
●槽液组分易于控制,工艺参数较宽,对因前工序波动工艺参数变化而造成的封闭效果变化不大;
●组分精巧,选用较为合适的表面活化剂,避免了封闭常见的挂灰等弊病;
●对封闭后的型材表面光泽和硬度有提高;
●封闭后型材表面形成略显青绿色,视觉更柔和、更豪华。
产品详情

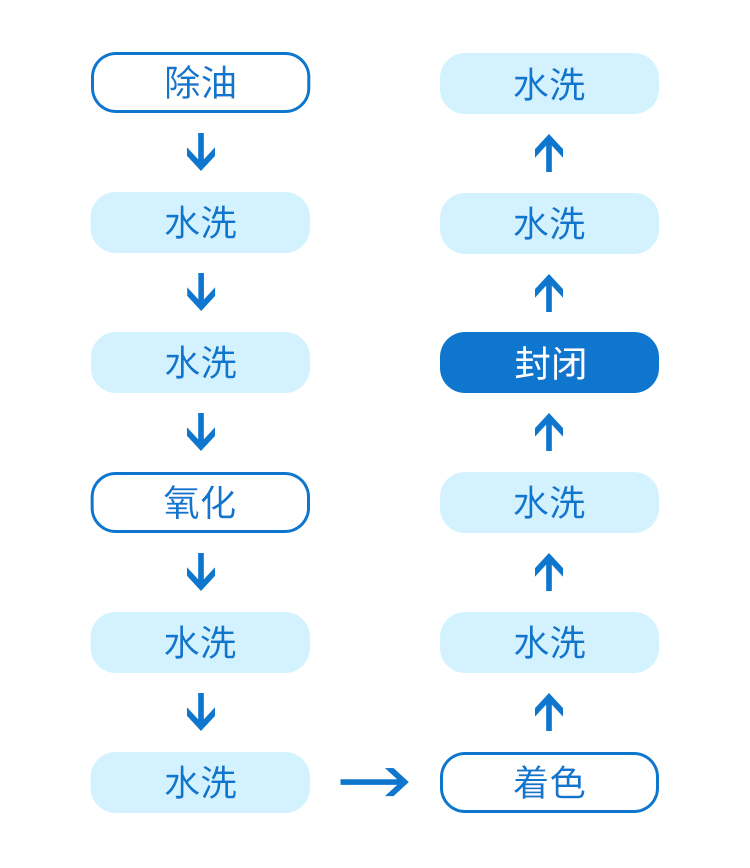

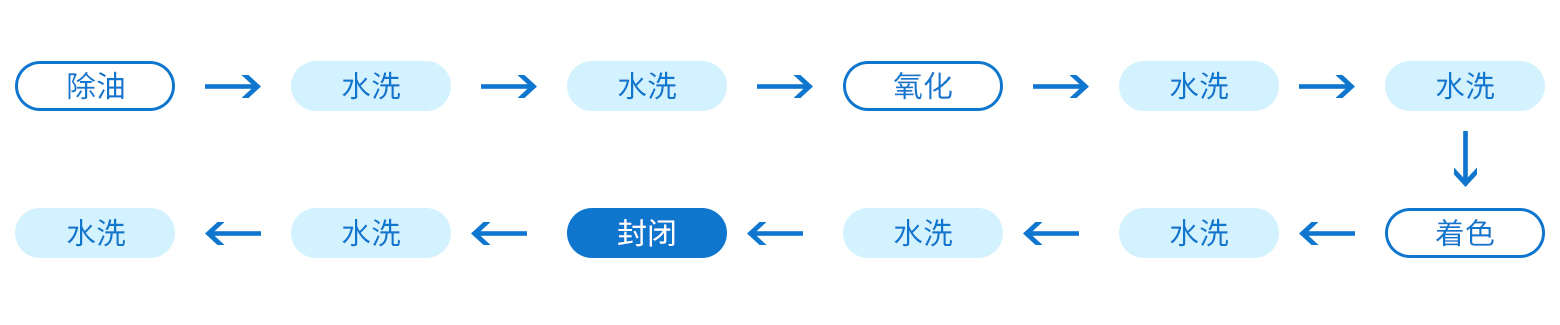

工艺流程图
特点 | 槽液缓冲能力强,耐杂质离子,耐干扰性能好, 槽液组成分易于控制,工艺参数较宽,对因前工序波动工艺参数变化而造成的封闭效果变化不大。 组成精巧,选用较为合适的表面活性剂,避免了封闭常见的挂灰等弊病. 对封闭后的型材表面光泽和硬度有所提高。 封闭后型材表面略显青绿色,视觉更柔和、更豪华。 |
封孔工艺参数 | 配槽参数:专用封孔剂6-6.5g/L 工艺参数: PH值:6.0--6.6(新配槽PH值在5.8--6.0之间) Ni2+:1.5-2.0g/L ( 新配槽Ni2+值在1.2-1.3g/L 之间) F:0.3-0.4g/L 时间:10-20min (视氧化膜厚而定1μm约1.5分钟) 损耗量:由于青色封孔Ni2+沉积较多,所损耗的封孔剂亦相应稍大,每吨型材约损耗封孔1.8-2.0KG。 配制时考虑镍离子与氟离子的消耗比例,特殊情况下可采用氟化铵,氟化氢铵。调整氟离子。PH值调整可用氨水或冰醋酸。 检验方法:用IS03210磷一铬酸侵蚀重量损失法检验,少于30mg/d㎡为合格。 |
分析方法 | 测镍含量: 移取槽液25.0ml,加水50ml、缓冲溶液(PH=10)10ml,紫脲酸铵指示剂少许,用0.05M EDTA标准溶液滴至紫红色为终点,消耗的EDTA标准溶液的体积数为V(毫升)。 计算:镍含量(g/L)= ×1000 注:N-EDTA当量浓度 测氟含量: 移取槽液25.0ml,加水TISAB(总离子强度调节缓冲溶液)25ml,于酸度计测得-mv值,再由标准曲线图查得氟含量。 |
